一、概述 INSTRUCTIONS
Glottal MS110 空氣動力系統 |氣流氣壓儀統由美國的Glottal公司生產制造，該產品在美國已獲得多項**，全球已有數百套該系統。主要型號：MS110。
Aeroview系統由硬件和軟件組成，結構緊湊，非侵入式測量，非常準確且能夠記錄口腔氣流，鼻腔氣流，聲門下壓力（是在聲帶下方（“Sub-”）積聚的壓力）。所產生的聲門下壓力測量由通過聲帶之間的空氣泄漏的氣流以及在發音期間對該氣流和麥克風數據的阻力來確定。使用這些記錄的信號，Aeroview軟件可以自動計算音節率，（音節率是在給定時間內產生的音節數量的度量，常見的衡量標準是每秒音節數）。聲門氣流阻力（聲門流動阻力定義為聲門上的平均壓力除以通過聲門的平均流量。通常僅定義用于濁音或唱歌）。平均聲門下壓力（聲門壓力或聲門下壓力是在聲帶下方（“Sub-”）建立的壓力。產生的聲門下壓力的量由通過聲帶之間的空氣泄漏的氣流和對該流動，口腔和鼻腔氣流的阻力（體積和速率）確定）。Pitch是聲音的感知音調頻率與聲音相比。感知最佳匹配純正弦曲線，肺活量能量是在采取最深呼吸后可以從肺部排出的最大空氣量等等。

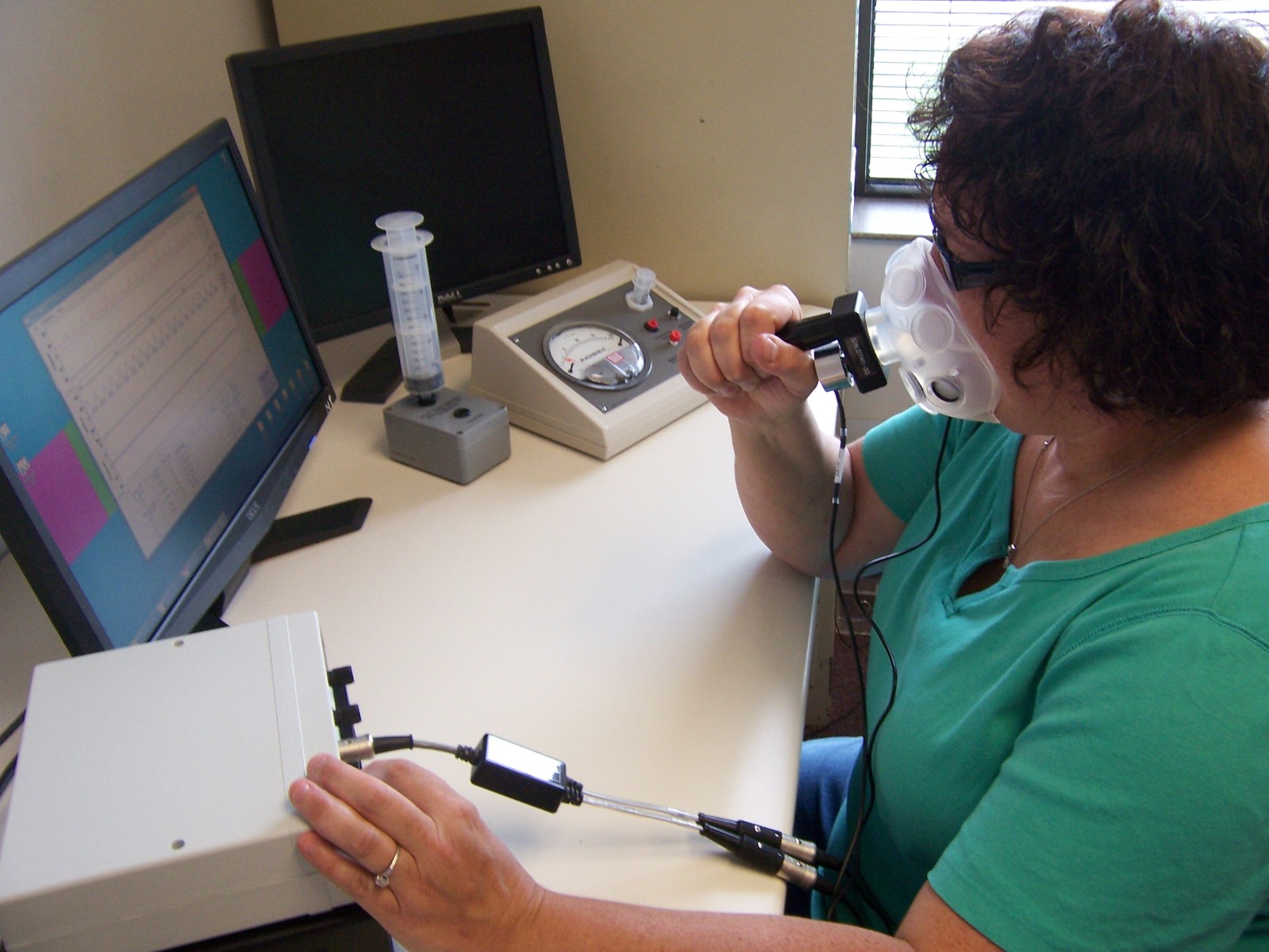

顯示正在使用的Aeroview系統
如上所述，該系統使用帶傳感器的手持式面罩，帶USB接口的數據采集盒，以及可在任何Windows PC或筆記本電腦上運行的軟件。 獲取數據很簡單：被試人員將聲音或發音內容置于面罩中，并且數據被記錄并立即在軟件界面上顯示。 如下所示，用戶只需選擇所需的數據，Aeroview即刻執行您的計算。 所使用面罩的關鍵是它幾乎不會使聲音失真，因此可以通過麥克風同時記錄被試人員的語音而不影響可懂度。

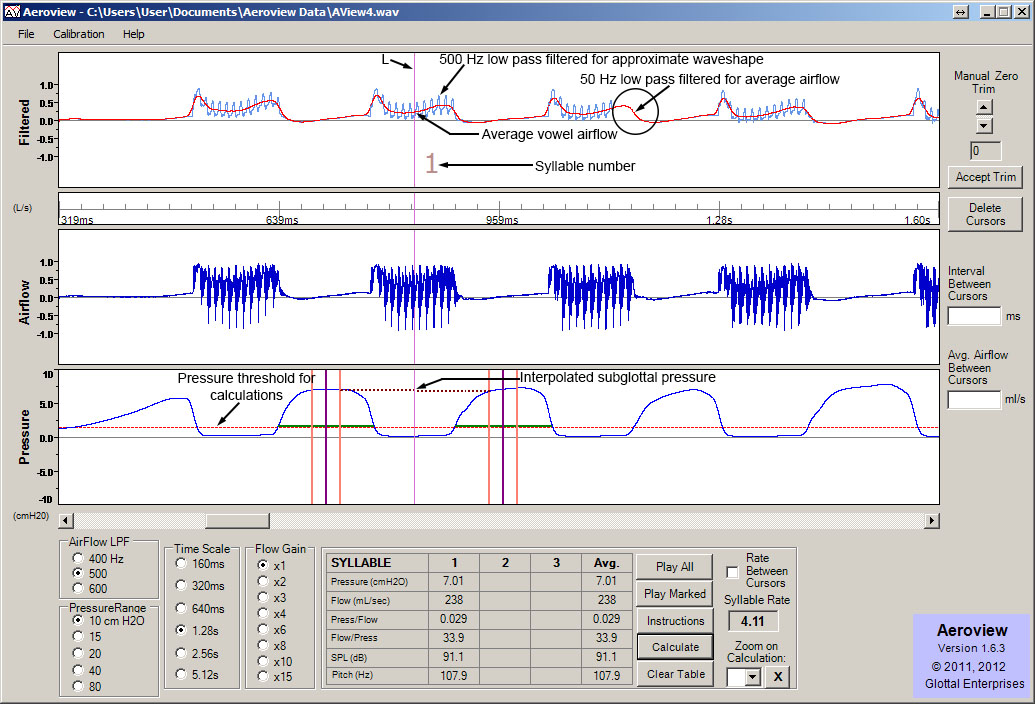

顯示詞組“Pa-pa-pa-pa-pa”。 添加了注釋以突出顯示屏幕功能。
Aeroview最佳應用包括：發音閾值壓力測量（聲音閾值壓力是指在特定音高測量中維持聲帶振蕩所需的最低肺壓水平）也稱為碰撞閾值壓力，找到聲門氣流阻力（聲門氣流阻力定義為聲門上的平均壓力除以通過聲門的平均流量。通常僅定義用于濁音或唱歌），以及語音基頻研究。（基頻是周期性或準周期性波形的周期的倒數。它是所有單個諧波正弦波的最低頻率，通常是最高振幅分量，它們?cè)诟道锶~分析中加起來產生聲源，它反映了聲帶振動的速率。它的心理相關性是音調研究）。
Aeroview系統還有什么功能？任何需要可視化和比較氣流數據的語音或歌唱應用。我們的工程師將與您合作，確保您可以輕松采集獨特研究所需的數據。氣流數據以標準化，方便的.wav格式記錄。這允許您根據需要將數據導入其他軟件。
Aeroview系統的詳細信息
Aeroview系統的一個重要特征是近似音節率（音節率是在給定時間內產生的音節數量的度量。常見的衡量標準是每秒音節數）由程序自動計算并顯示在屏幕上。這允許用戶消除在最佳2.0 /秒至3.5 /秒范圍之外發音的音節序列。 Aeroview系統以AeroviewPro和AeroviewPlus的形式提供。如上所述，AeroviewPro提供發音空氣動力學的標準測量。 AeroviewPlus包含與Waveview程序捆綁在一起的AeroviewPro系統，用于通過逆濾波獲得聲門波形。
Aeroview系統使用自動化優化算法計算元音產生期間的“平均聲門氣流阻力”Rg及其倒數，即“平均聲門流導率”Gg。在計算中使用的平均聲門氣流和內插聲門下壓力也有所顯示。 Aeroview是Waveview的補充，Waveview是我們通過逆濾波分析聲門氣流波形的程序。與Waveview一樣，我們保持用戶界面簡單直觀，使其對學生和語音研究人員都有用。 Aeroview屏幕上的線條顯示了每個測量音節的自動測量程序，如上面的注釋圖所示，這樣用戶就可以輕松發現測量誤差。
校準單元
FC-1和PC-1校準器為校準所有用于記錄氣流和氣壓的Glottal Enterprises系統，提供了一種簡單，準確和經濟的方法。 操作非常簡單，因此可以在每個測量系列之前快速檢查校準，以驗證系統參數是否未更改。
二、特點 FEATURES
●符合聲學設計：通風（ CV ）的圓形專用面罩；
●雙室設計，密封鼻氣流，只測量口氣流；
●自動零流量 - 對氣流測量中固有的零漂移進行補償。
軟件功能
●單通道和多通道數據信號處理；
●快速傅里葉變換以及線性預測，強度分析；
●完全標簽系統顯示在主界面，語圖，音高圖上；
●自動日志記錄、編輯，支持即時注釋和實驗記錄
●高質量的語圖分析；
●直接讀取csl，wave 格式的文件。
Aeroview 軟件
●Aeroview界面簡單易于操作；
●可以同時采集氣流與氣壓的信號；
●對采集的波形進行分析以及處理；
●可以計算區域內氣流信號跟氣壓信號的平均值；
●通過波形可以看出音節氣流跟氣壓之間的變化。
Waveview 軟件
●多功能信號采集軟件：可采集聲音信號，EGG，氣流氣壓信號；
●可以調節測量信號F1 F2 F3共振峰的逆濾波；
●可以對信號進行反轉、計算、補償；
●界面簡單，易于操作。
Dualview 軟件
●主要采集口鼻氣流的信號；
●可以計算口鼻氣流量的平均值；
●可以計算DC鼻化度；
●通過波形可以明顯觀察到口鼻氣流的變化；
●界面簡單，易于操作。
三、技術參數 SPECIFICATIONS
采樣率： | 每通道22 KS /秒； |
采樣頻率： | 0 to 3500 Hz, -3dB； |
口腔氣流 - 3 L / S滿量程，精度為20毫升/秒，響應時間：0.5毫秒（含流量校準器）； | |
50HZ高階貝塞爾衍生的數字濾波器顯示疊加帶寬氣流上的平均氣流變化； | |
平均氣流-精度10毫升/秒，與用戶所選的平均間隔； | |
聲門流電阻-自動計算估計聲門下壓力和元音氣流； | |
CV設計可以提供氣流測量的響應時間小于0.5毫秒； | |
提供兩種尺寸的面罩，兒童和青少年-成年； | |
USB接口5V供電，與氣流轉換器連接 5V,75mA； | |
無氣流轉換器，5V ,60 mA。 | |
四、應用 APPLICATIONS
●言語特性研究；
●臨床醫學研究；
●歌唱發音研究；
