一、概述 INSTRUCTIONS

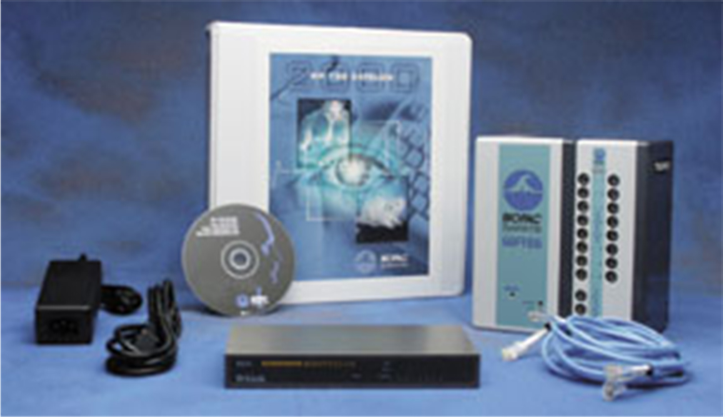

美國BIOPAC公司MP150系統可以用普通個人電腦工作,系統維護簡便,生理信號存入計算機,無需連續紙記錄儀?？梢栽谵k公室或家中用個人電腦裝入ACK軟件分析實驗室內MP150系統記錄的生理信號。WINDOWS平臺讓使用者易學好用，EXCEL統計計算非常方便，波形及數值容易存成POWERPOINT文件，便于制作論文和幻燈片。
選購有線或無線遙測裝置可以在50-80米范圍內進行生理信號測量。在線或離線數字濾波功能可對原始信號進行抗干擾處理。可在放大器上選擇增益。采樣率可以自由設定，最大達到400000點/秒。三種顯示方式：走屏（Chart）, 重疊（Scope）, XY坐標（X/Y）。觸發控制或記錄可以選擇內觸發或外觸發。刺激器輸出可以由軟件設計輸出波形大小，形狀，間隔。

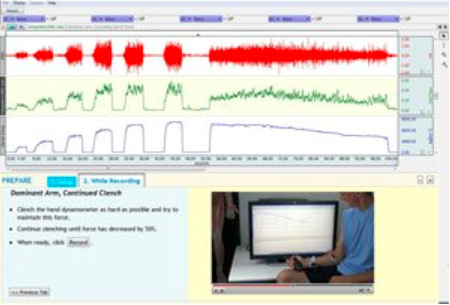

可以在計算機屏幕上測量計算，系統提供多個計算功能，可進行信號平滑，疊加，微分，積分，傅里葉變換，頻譜分析，模版查找，信號平均，峰值探測（用于提取淹沒在噪聲中的微弱信號）等。公式設計功能使操作者能夠自己設計計算公式，對各個通道的信號進行各種數學運算，例如：加，減，乘，除，絕對值，開方，指數，對數，三角函數，反函數等，從而完成象左室舒張末期壓力計算，神經放電記數直方圖顯示等功能。軟件設計靈活，使用者可以根據試驗要求設計計算公式并存儲下來，同類實驗可直接調用。
選購放大器及相應換能器可以完成以下生理信號測量：
心電、腦電、肌電、眼電、胃腸電、有創血壓、無創血壓、dP/dt、體溫、肌張力、呼吸波、呼吸流速、組織血流、血管血流、神經電位、細胞電位、氧氣含量、二氧化碳含量、血氧飽和度、無創心輸出量、光電脈搏容積、皮膚電阻、電刺激。
二、特點 FEATURES
AcqKnowledge軟件功能
●最大60個通道顯示；
●可選擇外觸發或內觸發；
●可進行數字濾波；
●可計算dp/dt，最大值，最小值，平均值，峰峰值，心率，斜率，微分，積分，指數運算，對數運算，傅利葉變換，面積，偏差，標準差，絕對值，三角函數，曲線平滑，直方圖；
●自由設定存儲時刻，時間，重復次數；
●可用EXCEL進行統計計算；
●資料作為WINDOWS文件長期保存；
常用放大器
●DA100C 通用放大器
這種低噪聲差分橋式放大器將不同的換能器連接到MP系統。它提供增益設置和偏移調整，參考基線調整和為某些換能器提供電源。用這種放大器通過BIOPAC換能器來記錄肌肉張力，有創血壓，呼吸氣流，或者連接其他廠牌換能器到MP系統。DA100C可以用肌張力傳感器，氣流傳感器，熱電偶，血壓傳感器，麥克風等幾乎所有種類的有源和無源換能器來測量信號。
●ECG100C 心電放大器
用來記錄人、動物或離體心臟的心電信號。放大器輸出可以選擇ECG模式或R波探測模式。在R波模式中，放大器輸出光滑的脈沖，它的波峰表示R波?？稍谌斯l件下探測出精確的R波時間。ECG100C還有一個用戶調節基線裝置?？梢云ヅ渌械?mm電極插頭，包括用于高靈敏測量帶屏蔽的電極插頭。
●EEG100C 腦電放大器
用來放大與腦神經活動有關的生物電，記錄單極或雙極EEG。輸出可以選擇普通EEG和alpha波探測模式。Alpha波輸出一個光滑的波形，波峰顯示最大的alpha波活動（信號能量在8-13HZ范圍內）。可以匹配所有的2mm電極插頭，包括用于高靈敏測量帶屏蔽的電極插頭。
●EMG100C 肌電放大器
用來放大常規的和骨胳的肌電活動。EMG100C可以用來監測單個纖維的、運動部位的和外周神經的電活動，因為它可以快速反應和定時。AcqKnowledge軟件可以執行實時EMG測量。可以匹配所有的2mm電極插頭，包括用于高靈敏測量帶屏蔽的電極插頭。
●EOG100C眼電放大器
用來放大角膜和視網膜電位。放大器測量眼睛周圍皮膚的直流電，此電位與各方向眼動的程度成比例。輸出可以選擇普通EOG和衍生EOG。選擇衍生模式時，放大器輸出的是對研究掃視和眼球顫動很有用的眼動速度。
●GRS100C 皮膚反應放大器
GSR100C測量皮膚傳導強度和反應，在緊張、喚醒或情緒激動時，它們隨著汗腺活動呈現不同的變化。GSR100C使用一種恒壓技術測量皮膚傳導。控制允許選擇絕對或相對皮膚傳導測量。每個GSR100C放大器要求一個TSD203帶電表皮反應換能器。對于非常規的身體放置時，在GSR100C上使用兩個EL258導線電極（代替TSD203）。同樣要求使用GEL101電極膏或你喜歡的記錄膏。
●PPG100C 光電容積放大器
PPG100C記錄脈搏壓力波形和提供血流壓力、血液稠密度或血管收縮的描計。PPG100C與TSD200脈搏換能器連接，從血流變化中測量紅外線反射結果的變化。前面板控制允許選擇絕對或相對體積描計測量。每個PPG100C要求一個TSD200光電脈搏體積描計換能器。
●RSP100C 呼吸放大器
測量呼吸運動時，RSP100B與TSD101B呼吸綁帶配合使用測量胸腹呼吸時的收縮和擴張。前面板可調節敏感度（增益），用ACQKNOWLEDGE軟件可對輸入信號進行校準。每個RSP100B需要一個TSD101B綁帶。
●SKT100C體溫放大器
用于測量體表或體內溫度。SKT100B與TSD102系列熱電偶配合使用測量溫度精度達到0.0002°F。面板上可選擇敏感度（增益）及測量溫度絕對值或相對值。ACQKNOWLEDGE軟件中選擇攝氏或華氏溫度單位。每個SKT100B需要一個TSK102系列溫度傳感器。
三、技術參數 SPECIFICATIONS
模擬數據采集通道： | 16個； |
數字輸入通道： | 16個； |
計算通道： | 16個； |
模擬輸出通道： | 2個； |
A/D轉換： | 16位； |
采樣率： | 400KHZ（40萬點/秒）； |
漏電流： | 小于8μA； |
可聯網工作； | |
四、應用 APPLICATIONS
●心理生理學；
●生物力學、運動醫學和運動學；
●神經科學；
●生物學；
●生命科學；
