一、概述 INSTRUCTIONS
彩色高速聲門成像系統（HSV），由英國雷丁Laryngograph公司研發生產的最新一代高速聲門成像技術，它集合了語音研究和臨床應用的最新特征：聲帶動力學，如發聲開始和停止、非周期振動、非常短的發聲段和痙攣，可以用清晰、尖銳的B/W或彩色圖像質量呈現出來，而這洽洽是采用動態鏡所不能檢測的。
HSV攝像機技術的改進對于準確記錄聲帶運動的生物力學信息至關重要。HSV最大的優勢是真實的視覺呈現人體的剖面結構運動，特別是熟練的臨床醫生最了解的解剖結構的運動。
二、特點 FEATURES
●聲帶動力學的可視化不分周期性；
●微型輕型的可分離的攝像頭組；
●腳踏式記錄開關控制；
●黑白相機頭，增加了靈敏度；
●小而輕的分離式彩色相機頭，可觀察更細致；
●軟件包括高速聲門成像的捕捉，回放，編輯，圖像處理等；
與攝像機控件的友好用戶界面
新的HSV系統具有自定義設計的軟件和硬件，提供錄音和回放功能作為新的標準功能，因此被試人員的發音實時被記錄為高速視頻成像檢測的一部分。用戶界面以一種直觀的方式設定了所有的相機設置、燈光設置和攝像機控件。這使得設置和記錄一次檢測簡單明了。音頻時間和視頻時間實時同步，這意味著這兩種錄音都是從精確的同一瞬間開始和停止的。在回放模式中，音頻以正常速度播放，而視頻以慢動作播放，使科學研究人員在查看時能夠聽到被試人員發音的聲帶運動情況。
EGG-D800 能夠采集到8通道的波形信號，總采樣率達到192,000Hz。 高質量的全向性領夾麥克風和EGG 電極作為標配提供，可記錄語音和嗓音信號，同步高速聲門成像。EGG-D800 可以捕捉到額外與時間相連的信號如：EGG,EMG或加速度信號。
標準配置和波形選項都允許選擇一些感興趣的小部分，以便更容易地查看、保存和傳輸檢測文件。在回放模式下可使用一整套工具，放大一小段音頻(或波形)數據，然后裁剪其余部分自動選擇相應的視頻段，這樣就可以長時間錄制(對應大文檔)可以保存為許多較小的、單獨的檢測文件。當保存檢測部分時，對齊的音頻和視頻(以及波形數據，如果包括)自動保存在一起。另外，視頻AVI文件可以與大多數媒體播放器一起觀看；音頻信號可以輸出為不同的WAV文件格式；波形數據可以導出為文本文件、DAT文件格式。視頻文件可以無壓縮的保存，對于高圖像品質，如果存儲空間受到限制，可以選擇多種不同的壓縮方案。

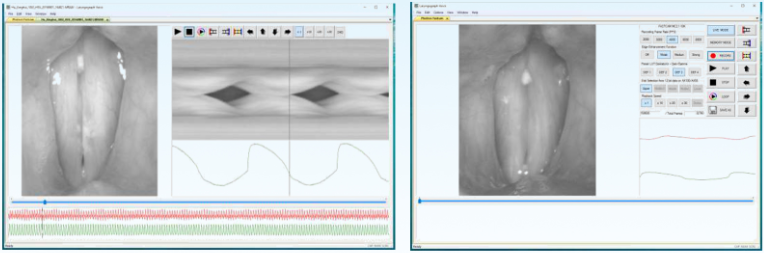

動態記波圖（DKG）和EGG
HSV提供的遠不止慢動作模式。動態記波圖(DKG)可以從記錄的HSV序列中生成。EGG-D800 可將EGG信號與聲帶的HSV圖像同步。由于EGG對發聲過程中聲帶接觸區的變化很敏感，因此它對語音研究人員和臨床醫生都是一種很有價值的工具。

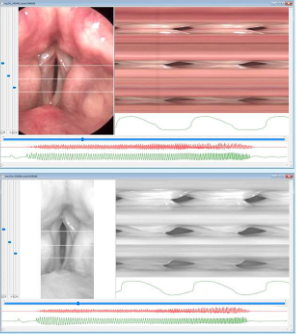

| 彩色HSV實例 | 多行DKG實例 |
彩色HSV可以從彩色的相機頭組獲得，但是彩色COMS傳感器的靈敏度低一些。
|  |
三、技術參數 SPECIFICATIONS
幀速率為每秒2000幀(Fps)，分辨率為512 x 512像素； |
幀速率為每秒3000幀(Fps)，分辨率為512 x 352像素； |
幀速率為每秒4000幀(Fps)，分辨率為512 x 256像素。通常是用小型的，輕量級的，分離的彩色相機頭獲得的； |
黑白攝像頭很容易連接到彩色頭上，當使用4000 幀fps或更高的幀速率時，提供了更高的靈敏度。最多可錄制8秒的視頻； |
四、應用 APPLICATIONS
●耳鼻喉科：聲帶疾病的診斷；
●康復科：聲帶疾病術后評估；
●言語發聲特性的研究；
●歌唱、藝術嗓音發音訓練評估；
